راهنمای نصب ردیاب خودرو تلتونیکا FMB920

دستگاه Teltonika مدل FMB920 یک ردیاب هوشمند کوچک و قدرتمند برای کاربردهای خودرو است که امکانات متنوعی مانند ارتباط GSM/GPRS، GNSS داخلی، و ورودی/خروجی‌های دیجیتال و آنالوگ را در خود جای داده است.
ما در این راهنما گام ‌به ‌گام به نصب، راه‌اندازی، تنظیمات و نکات فنی این محصول می‌پردازیم تا بتوانید با اطمینان کامل و به سبک حرفه‌ای آن‌را در خودرو خود پیاده‌سازی کنید.

چرا انتخاب FMB920؟

جمع‌وجور و مناسب برای خودروهای مختلف

FMB920 با ابعاد تقریباً 79 × 43 × 12 میلی‌متر و وزن حدود 54 گرم، گزینه بسیار مناسبی برای نصب در خودروهای سبک، تاکسی، اجاره‌ای و ناوگان‌های کوچک محسوب می‌شود.

ظرفیت‌های ارتباطی و موقعیت‌یابی پیشرفته

این دستگاه از جی‌پی‌اس، گلوناس، گالیله، بیدو و دیگر سامانه‌های موقعیت‌یابی پشتیبانی می‌کند، و تراشه آن حساسیت فوق‌العاده‌ای دارد (ردیابی با دقت کمتر از ۳ متر).

ورودی/خروجی‌ها و امکانات جانبی

دارای ورودی دیجیتال (DIN1)، ورودی آنالوگ (AIN1)، خروجی دیجیتال (DOUT1) و باتری داخلی پشتیبان است تا در قطع برق خودرو، همچنان توانایی ارسال موقعیت داشته باشد.

مراحل آماده‌سازی قبل از نصب فیزیکی

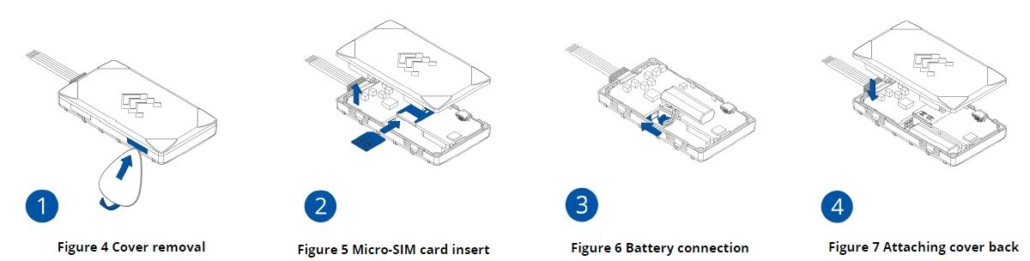

بررسی سیم‌کارت و تنظیمات اولیه

برای عملکرد صحیح، ابتدا سیم‌کارت میکرو را در دستگاه وارد کنید که فعال و بدون کد PIN باشد.
سپس در صورت نیاز تنظیمات APN را از طریق دستور SMS یا نرم‌افزار انجام دهید:

  • setparam 2001:<APN-name>

  • setparam 2002:<username>

  • setparam 2003:<password>

آماده‌سازی ابزار و محیط نصب

  • اطمینان حاصل کنید دستگاه خاموش است قبل از وارد کردن سیم‌کارت.
  • برای اتصال به کامپیوتر (در صورت نیاز) می‌توانید از کابل میکرو-یو‌اس‌بی استفاده کنید و در درایور ویندوز USB را نصب نمایید.

نصب فیزیکی در خودرو: سیم‌کشی و مکان‌یابی

محل مناسب نصب دستگاه

  • دستگاه را در فضای داخلی خودرو قرار دهید، مثلاً زیر داشبورد یا در جعبه فیوز، جایی که حرارت زیاد، رطوبت یا نور مستقیم خورشید وجود ندارد.
  • مطمئن باشید که سَبِست آنتن‌-ها (GSM / GNSS) به سمت بالا بوده و فلز خودرو باعث تضعیف گیرنده نشود.

بهترین نقاط برای نصب در خودروهای ایرانی:

  • زیر داشبورد سمت شاگرد

  • پشت جعبه فیوز

  • زیر صندلی جلو (در پوشش پلاستیکی)

  • داخل ستون A سمت شاگرد

توصیه ما: ردیاب را در نقطه‌ای بگذارید که هم به برق نزدیک باشد و هم پوشیده باشد تا از دسترس افراد غیرمجاز دور بماند.

سیم‌کشی تغذیه و زمین (Power & GND)

گام ۱: پیدا کردن برق دائمی (+)

با مولتی‌متر سیمی را بیابید که در تمام حالت‌ها (حتی با کلید خاموش) ۱۲ ولت دارد.
→ سیم قرمز ردیاب را به آن وصل کنید.

گام ۲: اتصال زمین (GND)

سیم سیاه را به قسمت فلزی بدنه خودرو (پیچ بدنه یا فریم فلزی پشت داشبورد) وصل کنید.

گام ۳: اتصال سیم احتراق (IGN)

سیم زرد را به سیم کلید سوییچ(که فقط در زمان روشن شدن موتور ۱۲ ولت دارد) وصل کنید.

بستن پوشش و بررسی اولیه LED ها

پس از سیم‌کشی، کاور دستگاه را ببندید. سپس وضعیت LEDها را بررسی کنید:

  • LED GNSS روشن ثابت: گیرنده سیگنال ندارد.
  • چشمک هر ثانیه: حالت عادی.
  • سرعت چشمک بالا: بروز فریم‌ور در حال اجرا است.

راه‌اندازی نرم‌افزاری و تنظیمات پلتفرم

ورود به نرم‌افزار یا پلتفرم ردیابی

بعد از نصب، دستگاه باید به پلتفرم ردیابی شما متصل شود (مانند وبسایت ردیابی مسفا ). در تنظیمات GPRS دستگاه باید IP/Port سرور وارد شود.

تنظیمات ارسال گزارش‌ها (Upload Interval)

مثلاً در حالت بی‌حرکت یا خاموش بودن موتور، می‌توانید زمان ارسال را طولانی‌تر کنید تا مصرف باتری کاهش یابد. در حالت حرکت، می‌توان فواصل کمتر گذاشت.

فعال‌سازی هشدارها و سنسورها

امکاناتی مانند شتاب، یخ‌زدن، باز شدن درب، خروج از محدوده (Geofence) و … قابل تنظیم هستند. توصیه می‌شود برای جلوگیری از آلارم‌های غلط، فاصله آلارم حرکت حداقل ۱۰۰۰ فوت (≈ ۳۰۰ متر) و زمان شروع کنترل حداقل ۵ دقیقه تعیین شود.

بروزرسانی فریم‌ور و نسخه نرم‌افزار

با استفاده از نرم‌افزار Teltonika Configurator یا بلوتوث می‌توان فریم‌ور را بروزرسانی کرد. این کار مهم است تا باگ‌ها رفع شود و عملکرد دستگاه بهینه باشد.

نکات ایمنی و رعایت استانداردها

محدوده ولتاژ کاری و توجه به برق خودرو

دستگاه در بازه ۶ تا ۳۰ ولت DC باید تامین شود. افزایش ولتاژ یا نوسان شدید می‌تواند به دستگاه آسیب رساند.

تهویه، رطوبت و شرایط نصب

از نصب در محلی که قطرات آب، بخار یا حرارت مستقیم وجود دارد اجتناب کنید. دستگاه برای شرایط خاص طراحی نشده است.

قطع اتصال صحیح برای سرویس و نگهداری

قبل از باز کردن دستگاه یا سیم‌کشی آن، حتماً برق ورودی قطع شود تا از آسیب جلوگیری شود.

مشکل‌یابی رایج و راه‌حل‌ها

دستگاه روشن نمی‌شود یا LED وضعیت ندارد

  • بررسی کنید سیم قرمز ولتاژ داشته باشد.
  • زمین اتصال محکم نیست؟ آن را بازبینی کنید.
  • ممکن است فیوز مربوطه سوخته باشد.

موقعیت‌یابی انجام نمی‌شود

  • مطمئن شوید آنتن‌های GNSS/­GSM تغییری نکرده‌اند و در معرض فلز یا پوشش نیستند.
  • حدود ۲ دقیقه برای اولین موقعیت پس از نصب زمان نیاز دارد.

ارسال داده به سرور انجام نمی‌شود

  • تنظیمات APN، سرور IP و پورت را بررسی نمایید.
  • در نرم‌افزار تأیید کنید که دستگاه آنلاین است و وضعیت GPRS فعال است.

هشدارها مرتباً فعال می‌شوند (خلاف واقع)

  • فاصله شروع هشدارها را افزایش دهید (مثلاً 300 متر) تا از آلارم‌های غلط جلوگیری شود.
  • سنسور حرکت یا ورودی احتراق را بازبینی نمایید.

باتری پشتیبان شارژ نمی‌شود یا به سرعت تخلیه می‌شود

  • محیط نصب بسیار گرم نباشد.
  • هنگام خاموش بودن خودرو، دستگاه باید وارد حالت خواب (Deep Sleep) شده و مصرف را کاهش دهد.

نکات حرفه‌ای برای بهره‌وری حداکثری

  • از کابل‌های باکیفیت و با ظرفیت مناسب استفاده کنید تا افت ولتاژ نداشته باشید.
  • در خودروهای مدرن که کلید ACC یا سیستم Start/Stop دارند، توجه شود که سیم IGN واقعی به DIN1 وصل شود.
  • زمانی که دستگاه در منطقه با دریافت ضعیف قرار دارد، تنظیمات «Sleep on Idle» را فعال کنید تا مصرف باتری بهینه شود.
  • مستندسازی محل نصب و سیم‌کشی برای نگهداری بعدی مفید است (تصویر، توضیح دفترچه).
  • ایمیل هشدارها یا گزارش روزانه مصرف باتری را فعال کنید تا نگرانی‌ها کاهش یابد.

جمع‌بندی نصب در قالب گام‌های نهایی

  1. سیم‌کارت را آماده و تنظیم کنید (PIN غیرفعال، APN تنظیم).
  2. مکان نصب مناسب را در خودرو انتخاب و دستگاه را در آن محل نصب نمایید.
  3. سیم قرمز (VCC) و سیاه (GND) را متصل کنید، مطمئن شوید ولتاژ ۶-۳۰ ولت است.
  4. سیم زرد (DIN1) یا روش تشخیص احتراق را تعیین کرده و متصل نمایید.
  5. دستگاه را روشن کنید، وضعیت LEDها را بررسی نمایید.
  6. وارد نرم‌افزار ردیابی شده و تنظیمات GPRS، ارسال داده و هشدارها را پیکربندی کنید.
  7. شرایط کارکرد دستگاه را در چند روز اول تحت نظر داشته باشید و تنظیمات را بهینه کنید.
  8. نکات ایمنی را رعایت کرده و دفترچه نصب را نگهداری نمایید.
  9. هر گونه عدم‌کارکرد یا هشدار غیرطبیعی را بلافاصله بررسی و رفع نمایید.

نتیجه‌گیری

نصب دستگاه ردیاب FMB920 اگر طبق راهنمای بالا و با دقت انجام شود، می‌تواند تبدیل به یک ابزار قدرتمند و مطمئن برای مدیریت ناوگان خودرو یا ردیابی شخصی شود. از سیم‌کشی تا تنظیمات نرم‌افزاری، هر مرحله اهمیت دارد. با رعایت نکات ایمنی، انتخاب محل مناسب، رعایت ولتاژ و کابل‌کشی صحیح و پیکربندی دقیق، می‌توانید از تمام قابلیت‌های این محصول بهره‌مند شوید. ما توصیه می‌کنیم بعد از نصب دوره نظارت اولیه ۷ تا ۱۰ روزه داشته باشید تا عملکرد دستگاه با شرایط واقعی خودرو شما تطابق یابد. با این کار، سیستم نصب شده نه تنها پایشگر بلکه ابزار ارزشمند مدیریت خودرو خواهد بود.

سؤالات متداول (FAQs)

1. آیا می‌توان FMB920 را بدون سیم‌کارت نصب کرد؟
خیر، برای ارسال داده به سرور و موقعیت‌یابی آنلاین، سیم‌کارت فعال با بسته داده لازم است.
2. مصرف برق این ردیاب در حالت بی‌حرکت چقدر است؟
در حالت Sleep مقدار مصرف بسیار پایین است (مثلاً زیر ۲ میلی‌آمپر) طبق مشخصات فنی.
3. آیا می‌توان دستگاه را در محیط خارج از خودرو نصب کرد؟
در نظر داشته باشید دستگاه برای نصب در فضای خودرو طراحی شده است؛ در محیط باز یا با آب‌وهوا نامناسب ممکن است عملکرد کاهش یابد.
4. در صورت جابه‌جایی خودرو بین کشورها، آیا تنظیم خاصی لازم است؟
بله، در صورت تغییر شبکه GSM یا اپراتور، ممکن است APN یا تنظیمات GPRS تغییر یابد.
5. آیا می‌توان اطلاعات گذشته مسیر را از روی دستگاه برداشت؟
بله، با استفاده از نرم‌افزار یا پلتفرم امکان خواندن رکوردهای ذخیره‌شده فراهم است.
